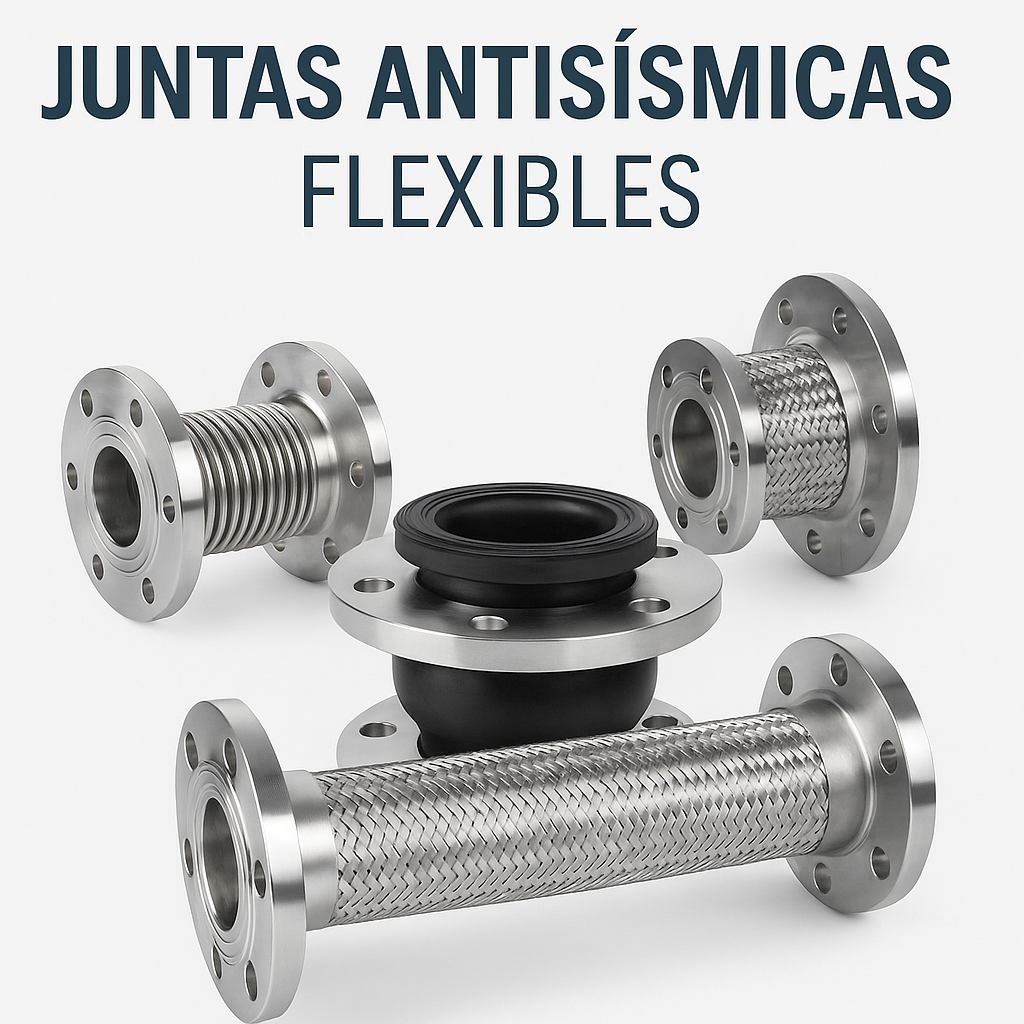

Juntas Anti sísmicas Flexibles
En Grupo Acorsa somos especialistas en la fabricación e importación de juntas antisísmicas flexibles en Perú, componentes esenciales en sistemas de tuberías que requieren absorber movimientos, vibraciones, dilataciones térmicas y esfuerzos sísmicos. Su diseño flexible evita daños en las instalaciones, garantizando seguridad y durabilidad.
✅ ¿Qué son las juntas antisísmicas flexibles?
Las juntas antisísmicas flexibles son dispositivos instalados en tuberías para compensar desplazamientos ocasionados por fenómenos naturales (como sismos), cambios de temperatura, vibraciones mecánicas o asentamientos estructurales. Están fabricadas en acero inoxidable o caucho reforzado, lo que permite adaptarse a condiciones extremas de trabajo.
🔹 Características principales
-
Materiales: acero inoxidable, caucho EPDM/NBR, con refuerzos metálicos.
-
Diámetros disponibles: desde 1” hasta 3000 mm.
-
Tipos: metálicas corrugadas con bridas, de caucho reforzado, universales y de gran movimiento.
-
Movimientos admisibles: axial, lateral y angular.
-
Presión de trabajo: hasta 16 bar (según diseño).
-
Temperatura de trabajo: -20 °C hasta +400 °C (según material).
-
Conexiones: bridas, roscas o uniones especiales.
📌 Usos y aplicaciones
Las juntas antisísmicas flexibles se utilizan en:
-
Edificaciones y hospitales: protección de tuberías contra movimientos sísmicos.
-
Minería: conducción de agua, relaves y químicos.
-
Construcción: sistemas contra incendio, agua potable y HVAC.
-
Industria química y petroquímica: conducción de ácidos y fluidos corrosivos.
-
Plantas industriales: calderas, vapor y redes de servicios.
🎯 Beneficios de nuestras juntas antisísmicas
-
Protección estructural ante vibraciones y movimientos sísmicos.
-
Mayor durabilidad en condiciones de alta presión y temperatura.
-
Absorción de esfuerzos mecánicos evitando fugas y daños en tuberías.
-
Diseños personalizados según norma o requerimiento del cliente.
-
Stock inmediato y fabricación a medida en Perú.
Juntas antisísmicas flexibles metálicas y de caucho. Absorben vibraciones, dilataciones y movimientos en tuberías industriales y de construcción.
📑 Ficha Técnica – Juntas Antisísmicas Flexibles
Producto: Juntas Antisísmicas Flexibles
Materiales: acero inoxidable / caucho EPDM-NBR reforzado
Normas: ASTM, DIN, ISO
Diámetros: 1” – 3000 mm
Presión de trabajo: hasta 16 bar
Temperatura de trabajo: -20 °C a +400 °C
Tipos: metálicas corrugadas, de caucho, universales
Movimientos admisibles: axial, lateral y angular
Conexiones: bridas, roscas o especiales
Aplicaciones: construcción, minería, química, HVAC, petróleo, industria
🔗 Enlaces internos sugeridos
| Manguera | AISI 321 – Acero inoxidable 304L |
| Alambre trenzado | Acero inoxidable AISI 304 |
| Conexiones | Acero al Carbono / Acero Inoxidable AISI 304 (Opcional) |
Especificaciones de producto de las mangueras de conexión UW-Flex
| Diámetro nominal | DN25 (1”) – DN200 (8”) |
| Presión operacional | 16 barras |
| Temperatura de funcionamiento | -80ºC – +600ºC |
| Tipos de conexión | Con bridas, cuello para soldar, ranurado, roscado |
Dimensiones y movimientos de UW-Flex
| DN | Movimientos (±) 50mm (XYZ) | Movimientos (±) 100mm (XYZ) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| (mm) | (pulgada) | Un (mm) | largo (mm) | Tol.(mm) | re (mm) | Un (mm) | largo (mm) | Tol.(mm) | re (mm) |
| 025 | 1″ | 380 | 520 | ± 5 | 33.7 | 500 | 640 | ± 5 | 33.7 |
| 032 | 11/4″ | 440 | 620 | ± 5 | 42.4 | 550 | 740 | ± 5 | 42.4 |
| 040 | 11/2″ | 470 | 670 | ± 5 | 48.3 | 600 | 800 | ± 5 | 48.3 |
| 050 | 2″ | 540 | 770 | ± 5 | 60.3 | 690 | 920 | ± 5 | 60.3 |
| 065 | 21/2” | 600 | 870 | ± 10 | 76.1 | 750 | 1010 | ± 10 | 76.1 |
| 080 | 3” | 680 | 980 | ± 10 | 88,9 | 830 | 1120 | ± 10 | 88,9 |
| 100 | 4″ | 800 | 1210 | ± 10 | 114.3 | 980 | 1380 | ± 10 | 114.3 |
| 125 | 5″ | 1010 | 1520 | ± 10 | 139.7 | 1250 | 1770 | ± 10 | 139.7 |
| 150 | 6″ | 1100 | 1690 | ± 10 | 168.3 | 1330 | 1940 | ± 10 | 168.3 |
| 200 | 8″ | 1300 | 2100 | ± 10 | 219.1 | 1550 | 2360 | ± 10 | 219.1 |
Junta sísmica V-Flex
la protección sísmica, el costo de instalación es menor en comparación con las juntas de expansión convencionales, considerando la menor necesidad de espacio y puntos de fijación y la capacidad para instalaciones anidadas. En comparación con el uso de juntas de expansión y tuberías convencionales para absorber vibraciones, imponer una carga menor a la tubería principal es una de sus ventajas significativas.especificaciones de materiales de las mangueras de conexión V-Flex Seismic
| Manguera | AISI 321 – Acero inoxidable 304L |
| Alambre trenzado | Acero inoxidable AISI 304 |
| Conexiones | Acero al Carbono / Acero Inoxidable AISI 304 (Opcional) |
Especificaciones de producto de las mangueras de
conexión V-Flex Seismic
| Diámetro nominal | DN25 (1”) – DN200 (8”) |
| Presión operacional | 16 barras |
| Temperatura de funcionamiento | -80ºC – +600ºC |
| Tipos de conexión | Con bridas, cuello para soldar, ranurado, roscado |
| DN | Movimientos (±) 50mm (XYZ) | Movimientos (±) 100mm (XYZ) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| (mm) | (pulgada) | Un (mm) | largo (mm) | Tol.(mm) | re (mm) | Un (mm) | largo (mm) | Tol.(mm) | re (mm) |
| 025 | 1″ | 240 | 510 | ± 5 | 33.7 | 320 | 660 | ± 5 | 33.7 |
| 032 | 11/4″ | 270 | 570 | ± 5 | 42.4 | 360 | 740 | ± 5 | 42.4 |
| 040 | 11/2″ | 330 | 700 | ± 5 | 48.3 | 410 | 850 | ± 5 | 48.3 |
| 050 | 2″ | 350 | 760 | ± 5 | 60.3 | 460 | 980 | ± 5 | 60.3 |
| 065 | 21/2” | 420 | 920 | ± 10 | 76.1 | 540 | 1150 | ± 10 | 76.1 |
| 080 | 3” | 520 | 1130 | ± 10 | 88,9 | 600 | 1290 | ± 10 | 88,9 |
| 100 | 4″ | 550 | 1230 | ± 10 | 114.3 | 640 | 1400 | ± 10 | 114.3 |
| 125 | 5″ | 680 | 1530 | ± 10 | 139.7 | 700 | 1550 | ± 10 | 139.7 |
| 150 | 6″ | 760 | 1730 | ± 10 | 168.3 | 830 | 1840 | ± 10 | 168.3 |
| 200 | 8″ | 850 | 1990 | ± 10 | 219.1 | 960 | 2160 | ± 10 | 219.1 |
Detalles del eje XYZ de las habilidades de movimiento

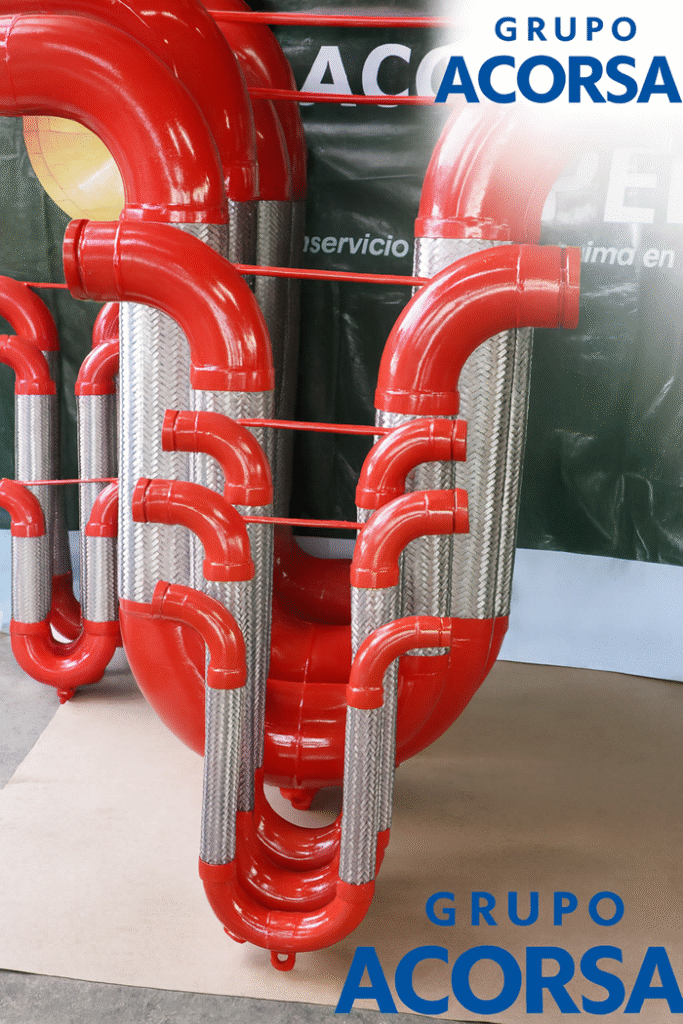

Mangueras de conexión U-Flex Seismic
| Manguera | AISI 321 – Acero inoxidable 304L |
| Alambre trenzado | Acero inoxidable AISI 304 |
| Conexiones | Acero al Carbono / Acero Inoxidable AISI 304 (Opcional) |
Especificaciones de producto de las mangueras de conexión U-Flex Seismic
| Diámetro nominal | DN25 (1”) – DN200 (8”) |
| Presión operacional | 16 barras |
| Temperatura de funcionamiento | -80ºC – +600ºC |
| Tipos de conexión | Con bridas, cuello para soldar, ranurado, roscado |
Dimensiones y movimientos de U-Flex
| DN | Movimientos (±) 50mm (XYZ) | Movimientos (±) 100mm (XYZ) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| (mm) | (pulgada) | Un (mm) | largo (mm) | Tol.(mm) | re (mm) | Un (mm) | largo (mm) | Tol.(mm) | re (mm) |
| 025 | 1″ | 370 | 155 | ± 5 | 33.7 | 500 | 225 | ± 5 | 33.7 |
| 032 | 11/4″ | 400 | 190 | ± 5 | 42.4 | 530 | 255 | ± 5 | 42.4 |
| 040 | 11/2″ | 430 | 230 | ± 5 | 48.3 | 580 | 295 | ± 5 | 48.3 |
| 050 | 2″ | 490 | 310 | ± 5 | 60.3 | 630 | 325 | ± 5 | 60.3 |
| 065 | 21/2” | 550 | 380 | ± 10 | 76.1 | 710 | 405 | ± 10 | 76.1 |
| 080 | 3” | 600 | 460 | ± 10 | 88,9 | 760 | 460 | ± 10 | 88,9 |
| 100 | 4″ | 730 | 620 | ± 10 | 114.3 | 890 | 620 | ± 10 | 114.3 |
| 125 | 5″ | 830 | 780 | ± 10 | 139.7 | 1020 | 780 | ± 10 | 139.7 |
| 150 | 6″ | 960 | 920 | ± 10 | 168.3 | 1170 | 920 | ± 10 | 168.3 |
| 200 | 8″ | 1240 | 1230 | ± 10 | 219.1 | 1470 | 1240 | ± 10 | 219.1 |
