Juntas Anti sísmicas Flexibles
Juntas Antisísmicas Flexibles en Perú – Protección y Seguridad para Sistemas de Tuberías | Grupo Acorsa
En Grupo Acorsa ofrecemos juntas antisísmicas flexibles en Perú diseñadas para absorber vibraciones, movimientos estructurales y dilataciones térmicas en sistemas de tuberías industriales.
En Grupo Acorsa somos especialistas en la fabricación e importación de juntas antisísmicas flexibles en Perú, componentes fundamentales para proteger sistemas de tuberías frente a vibraciones, movimientos estructurales, dilataciones térmicas y eventos sísmicos. Estas juntas están diseñadas para absorber desplazamientos y reducir tensiones en las tuberías, evitando daños estructurales, fugas o fallas en equipos industriales.
Las juntas antisísmicas flexibles se utilizan ampliamente en proyectos de infraestructura, minería, plantas industriales, hospitales, sistemas contra incendio y redes de agua. Su función principal es permitir que las tuberías se adapten a movimientos mecánicos o estructurales sin comprometer la integridad del sistema. Gracias a su diseño flexible y a la calidad de sus materiales, estas juntas garantizan mayor seguridad, durabilidad y eficiencia en la conducción de fluidos.
En Grupo Acorsa ofrecemos juntas antisísmicas fabricadas con materiales de alta resistencia como acero inoxidable, caucho EPDM y NBR reforzado, cumpliendo estándares industriales que aseguran un excelente rendimiento incluso en condiciones de trabajo exigentes.
¿Qué son las Juntas Antisísmicas Flexibles?
Las juntas antisísmicas flexibles son dispositivos instalados en sistemas de tuberías que permiten absorber movimientos causados por sismos, vibraciones mecánicas, cambios de temperatura o asentamientos estructurales. Su diseño permite que las tuberías se desplacen ligeramente sin generar tensiones que puedan provocar fracturas, deformaciones o fugas.
Estas juntas funcionan como un elemento de compensación que protege la infraestructura del sistema de tuberías y los equipos conectados, como válvulas, bombas o intercambiadores de calor. Dependiendo de la aplicación, pueden fabricarse en acero inoxidable corrugado con trenzado metálico o en caucho reforzado con anillos metálicos, lo que les permite adaptarse a diferentes condiciones de presión, temperatura y tipo de fluido.
En zonas sísmicas como Perú, el uso de juntas antisísmicas en tuberías es una solución clave para garantizar la seguridad y continuidad operativa de las instalaciones industriales y de servicios.
Características Técnicas de las Juntas Antisísmicas
Las juntas antisísmicas flexibles disponibles en Grupo Acorsa cuentan con especificaciones técnicas diseñadas para ofrecer resistencia, flexibilidad y seguridad en aplicaciones industriales.
Materiales de fabricación
Acero inoxidable AISI 304 y 316
Caucho EPDM resistente al agua y temperatura
Caucho NBR resistente a aceites y combustibles
Refuerzos metálicos de acero al carbono o acero inoxidable
Diámetros disponibles
Las juntas antisísmicas pueden fabricarse desde 1 pulgada hasta 3000 mm, adaptándose a diferentes sistemas de tuberías industriales.
Tipos de juntas antisísmicas
Entre los modelos más utilizados se encuentran:
Juntas metálicas corrugadas con bridas
Juntas de expansión de caucho reforzado
Juntas universales de gran movimiento
Compensadores metálicos para tuberías industriales
Movimientos admisibles
Las juntas antisísmicas permiten compensar diferentes tipos de desplazamientos en la tubería:
Movimiento axial (expansión o compresión)
Movimiento lateral (desplazamiento transversal)
Movimiento angular (flexión entre tuberías)
Presión de trabajo
Dependiendo del diseño y material, estas juntas pueden trabajar con presiones de hasta 16 bar o superiores en aplicaciones especiales.
Temperatura de trabajo
El rango de temperatura puede variar desde -20 °C hasta +400 °C, dependiendo del tipo de material utilizado.
Tipos de conexión
Bridas ANSI o DIN
Conexiones roscadas
Conexiones especiales fabricadas a medida
Aplicaciones de las Juntas Antisísmicas Flexibles
Las juntas antisísmicas flexibles en Perú se utilizan en diferentes sectores industriales y de infraestructura donde los sistemas de tuberías están expuestos a vibraciones o movimientos estructurales.
Edificaciones y hospitales
En edificios y hospitales se utilizan en sistemas de agua potable, climatización HVAC y redes de servicios, donde ayudan a proteger las tuberías frente a movimientos sísmicos o dilataciones térmicas.
Industria minera
En el sector minero las juntas antisísmicas se utilizan en sistemas de transporte de agua industrial, relaves, pulpas minerales y productos químicos, donde las vibraciones generadas por equipos pesados pueden afectar las tuberías.
Construcción e infraestructura
Son componentes esenciales en sistemas contra incendio, redes hidráulicas, instalaciones sanitarias y tuberías de gran diámetro, donde la flexibilidad del sistema es fundamental.
Industria química y petroquímica
Permiten la conducción segura de ácidos, solventes y fluidos corrosivos, absorbiendo vibraciones y reduciendo esfuerzos en las tuberías.
Plantas industriales
Las juntas antisísmicas también se utilizan en calderas, redes de vapor, sistemas de refrigeración y tuberías de proceso, donde la expansión térmica puede generar movimientos en las instalaciones.
Beneficios de las Juntas Antisísmicas de Grupo Acorsa
Las juntas antisísmicas flexibles de Grupo Acorsa están diseñadas para ofrecer máxima seguridad, eficiencia y larga vida útil en aplicaciones industriales.
Protección estructural
Absorben movimientos sísmicos y vibraciones evitando daños en tuberías y equipos.
Mayor durabilidad
Fabricadas con materiales de alta calidad que soportan presión, temperatura y ambientes corrosivos.
Reducción de esfuerzos mecánicos
Permiten disminuir las tensiones generadas en las tuberías por movimientos estructurales o dilataciones térmicas.
Prevención de fugas
Mantienen un sellado hermético incluso en condiciones dinámicas de operación.
Diseño personalizado
En Grupo Acorsa podemos fabricar juntas antisísmicas según requerimientos técnicos del cliente o normas internacionales.
Disponibilidad inmediata
Contamos con stock y fabricación a medida en Perú, ofreciendo soluciones rápidas para proyectos industriales.
✅ Grupo Acorsa – Importadores y Fabricantes de Juntas Antisísmicas Flexibles en Perú
Ofrecemos soluciones confiables para minería, industria, construcción e infraestructura, con productos de alta calidad diseñados para garantizar seguridad y eficiencia en sistemas de tuberías.
Juntas Antisísmicas Flexibles Metálicas y de Caucho en Perú | Grupo Acorsa
Las juntas antisísmicas flexibles metálicas y de caucho son componentes fundamentales en sistemas de tuberías industriales, ya que permiten absorber vibraciones, dilataciones térmicas y movimientos estructurales, evitando daños en las instalaciones y garantizando mayor seguridad operativa.
En Grupo Acorsa, ofrecemos juntas antisísmicas flexibles en Perú diseñadas para proteger sistemas de conducción de fluidos en sectores como construcción, minería, industria química, petróleo, HVAC y plantas industriales. Estas juntas están fabricadas con materiales de alta calidad que permiten compensar desplazamientos ocasionados por sismos, cambios de temperatura o vibraciones mecánicas.
Gracias a su diseño flexible y resistente, las juntas antisísmicas prolongan la vida útil de las tuberías, reducen esfuerzos mecánicos y minimizan el riesgo de fugas o fallas estructurales.
¿Qué son las Juntas Antisísmicas Flexibles?
Las juntas antisísmicas flexibles son dispositivos instalados entre tramos de tuberías para absorber movimientos y reducir tensiones en el sistema. Su función principal es compensar desplazamientos ocasionados por movimientos sísmicos, dilataciones térmicas, vibraciones o asentamientos estructurales.
Dependiendo de la aplicación, estas juntas pueden fabricarse en acero inoxidable corrugado o caucho reforzado, permitiendo adaptarse a diferentes condiciones de presión, temperatura y movimiento.
Este tipo de juntas es ampliamente utilizado en sistemas de agua, vapor, gas, petróleo, aire comprimido y productos químicos, donde la flexibilidad y resistencia son fundamentales para garantizar un funcionamiento seguro.
Características de las Juntas Antisísmicas
Las juntas antisísmicas industriales cuentan con múltiples características técnicas que las convierten en una solución confiable para instalaciones exigentes:
Alta capacidad para absorber vibraciones y movimientos estructurales
Resistencia a presión, temperatura y corrosión
Fabricación en acero inoxidable o caucho reforzado
Compatibilidad con diferentes tipos de tuberías industriales
Diseño flexible que reduce esfuerzos mecánicos en el sistema
Mayor seguridad y durabilidad en instalaciones críticas
Estas características permiten que las juntas antisísmicas funcionen correctamente incluso en ambientes industriales de alta exigencia.
Tipos de Juntas Antisísmicas
En Grupo Acorsa contamos con diferentes tipos de juntas antisísmicas diseñadas para adaptarse a cada aplicación industrial.
Juntas Antisísmicas Metálicas
Fabricadas en acero inoxidable corrugado, estas juntas son ideales para sistemas que trabajan con altas temperaturas y presiones. Son ampliamente utilizadas en plantas industriales, vapor, petróleo y procesos químicos.
Juntas Antisísmicas de Caucho
Fabricadas con caucho EPDM o NBR reforzado, estas juntas ofrecen gran flexibilidad y excelente capacidad de absorción de vibraciones. Son comunes en sistemas de agua, HVAC, bombas y redes hidráulicas.
Juntas Universales
Permiten movimientos multidireccionales, absorbiendo desplazamientos axiales, laterales y angulares. Se utilizan cuando las tuberías requieren mayor capacidad de compensación.
📑 Ficha Técnica – Juntas Antisísmicas Flexibles
Producto: Juntas Antisísmicas Flexibles
Materiales: acero inoxidable / caucho EPDM – NBR reforzado
Normas: ASTM, DIN, ISO
Diámetros disponibles: 1” hasta 3000 mm
Presión de trabajo: hasta 16 bar
Temperatura de trabajo: -20 °C hasta +400 °C
Tipos disponibles
Juntas metálicas corrugadas
Juntas de caucho reforzado
Juntas universales
Movimientos admisibles
Movimiento axial
Movimiento lateral
Movimiento angular
Tipos de conexión
Bridadas
Roscadas
Conexiones especiales según requerimiento
Aplicaciones de las Juntas Antisísmicas
Las juntas antisísmicas flexibles se utilizan en una amplia variedad de sectores industriales donde las tuberías están expuestas a movimientos o vibraciones constantes.
Principales aplicaciones:
Sistemas de conducción de agua y fluidos
Plantas industriales y petroquímicas
Minería y procesamiento de minerales
Sistemas de HVAC y climatización
Redes de vapor y gas
Instalaciones de construcción e infraestructura
Sistemas hidráulicos con bombas y compresores
Gracias a su diseño flexible, estas juntas ayudan a proteger equipos, válvulas y tuberías, evitando daños causados por tensiones mecánicas.
Ventajas de las Juntas Antisísmicas
Entre los principales beneficios de instalar juntas antisísmicas flexibles en sistemas de tuberías destacan:
✔ Reducción de vibraciones en la tubería
✔ Compensación de movimientos estructurales
✔ Mayor seguridad en instalaciones industriales
✔ Protección de equipos y conexiones
✔ Reducción de mantenimiento y reparaciones
✔ Mayor vida útil de la instalación
Grupo Acorsa – Especialistas en Juntas Antisísmicas en Perú
En Grupo Acorsa somos especialistas en la importación y distribución de juntas antisísmicas flexibles en Perú, ofreciendo productos industriales de alta calidad para sistemas de tuberías en minería, industria, construcción y energía.
Contamos con stock disponible en diferentes medidas, materiales y configuraciones, garantizando soluciones confiables para cada tipo de proyecto industrial.
🔗 Enlaces internos recomendados
Para complementar tu sistema de tuberías también puedes ver:
Juntas de Expansión Metálicas
Mangueras Metálicas Flexibles
Válvulas Industriales

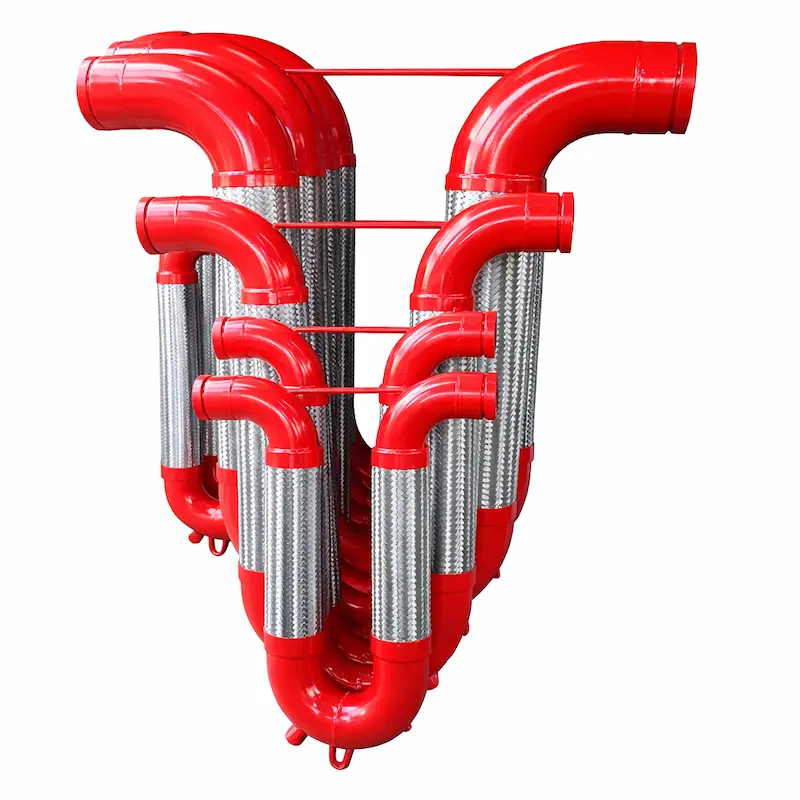

Juntas de Expansión UW-Flex Antisísmicas en Perú – Alta Flexibilidad y Seguridad | Grupo Acorsa
En Grupo Acorsa ofrecemos juntas de expansión UW-Flex antisísmicas en Perú, diseñadas para absorber movimientos, vibraciones y dilataciones en sistemas de tuberías industriales. Estas juntas flexibles son una solución altamente eficiente para proteger instalaciones frente a movimientos sísmicos, cambios de temperatura y esfuerzos mecánicos, garantizando seguridad y durabilidad en diferentes aplicaciones industriales.
Las juntas de expansión UW-Flex están fabricadas con materiales de alta resistencia como acero inoxidable corrugado y trenzado metálico, lo que permite compensar desplazamientos axiales, laterales y angulares en tuberías. Gracias a su diseño flexible, estas juntas reducen las tensiones en la infraestructura y previenen daños en válvulas, bombas y equipos conectados.
En Grupo Acorsa, importadores y distribuidores industriales en Perú, contamos con juntas de expansión antisísmicas UW-Flex utilizadas en minería, construcción, plantas industriales, sistemas contra incendio, HVAC y redes de agua, donde se requiere una conexión segura y flexible.
¿Qué son las juntas de expansión UW-Flex antisísmicas?
Las juntas de expansión UW-Flex son dispositivos flexibles instalados en sistemas de tuberías para absorber movimientos causados por vibraciones, dilataciones térmicas o movimientos estructurales. Su función principal es proteger las tuberías evitando deformaciones, fugas o daños estructurales.
Estas juntas están diseñadas con tubos corrugados de acero inoxidable y refuerzos trenzados, permitiendo soportar presiones elevadas y altas temperaturas sin comprometer la flexibilidad del sistema.
Las juntas antisísmicas UW-Flex son especialmente importantes en regiones sísmicas como Perú, donde los movimientos de tierra pueden generar desplazamientos en redes de tuberías.
Características de las Juntas de Expansión UW-Flex
Las juntas de expansión antisísmicas UW-Flex ofrecidas por Grupo Acorsa cuentan con características técnicas diseñadas para aplicaciones industriales exigentes.
Materiales
Acero inoxidable AISI 304 / 316
Trenzado exterior de acero inoxidable
Conexiones con bridas o extremos soldados
Diámetros disponibles
Desde 1/2 pulgada hasta 48 pulgadas según requerimiento del proyecto.
Movimientos que absorbe
Movimiento axial (expansión y compresión)
Movimiento lateral
Movimiento angular
Presión de trabajo
Hasta 16 bar o superior, dependiendo del modelo.
Temperatura de trabajo
Hasta 400 °C, ideal para sistemas industriales de alta temperatura.
Aplicaciones de las juntas antisísmicas UW-Flex
Las juntas de expansión UW-Flex en Perú se utilizan en diferentes industrias donde se requiere absorber vibraciones y movimientos en sistemas de tuberías.
Industria minera
Utilizadas en sistemas de transporte de agua, relaves, pulpas minerales y procesos industriales.
Construcción e infraestructura
Instaladas en sistemas contra incendio, redes hidráulicas y tuberías de edificios.
Sistemas HVAC
Permiten absorber vibraciones en sistemas de climatización, aire acondicionado y ventilación industrial.
Industria petroquímica
Utilizadas en tuberías que transportan combustibles, aceites y fluidos químicos.
Plantas industriales
Aplicadas en redes de vapor, agua caliente, aire comprimido y tuberías de proceso.
Beneficios de las juntas de expansión UW-Flex
Las juntas de expansión antisísmicas UW-Flex ofrecen múltiples ventajas en instalaciones industriales.
Protección contra vibraciones
Reducen los efectos de vibraciones mecánicas generadas por bombas o equipos industriales.
Absorción de movimientos sísmicos
Permiten que las tuberías se desplacen sin generar tensiones estructurales.
Mayor vida útil del sistema
Disminuyen el desgaste de tuberías, válvulas y equipos conectados.
Prevención de fugas
Mantienen conexiones herméticas incluso bajo condiciones de movimiento.
Flexibilidad en instalación
Se adaptan fácilmente a diferentes configuraciones de tuberías industriales.
Grupo Acorsa – Especialistas en Juntas de Expansión Antisísmicas en Perú
En Grupo Acorsa somos especialistas en la importación y distribución de juntas de expansión UW-Flex antisísmicas en Perú, ofreciendo soluciones confiables para sistemas de tuberías industriales.
Contamos con productos de alta calidad utilizados en minería, industria, construcción y plantas de procesos, garantizando seguridad, resistencia y rendimiento en aplicaciones exigentes.
Ventajas frente a soluciones convencionalesEn comparación con las juntas de expansión y tuberías convencionales, que se utilizan para absorber vibraciones, la junta flexible presenta varias ventajas clave. Una de las más notables es la menor necesidad de espacio y puntos de fijación , lo quecarga sobre la tubería principal , lo queSu capacidad para adaptarse a instalaciones compactas y sistemas anidados hace que la junta flexible sea ideal para proyectos donde la optimización del espacio y laEficiencia en el diseño.| Manguera | AISI 321 – Acero inoxidable 304L |
| Alambre trenzado | Acero inoxidable AISI 304 |
| Conexiones | Acero al Carbono / Acero Inoxidable AISI 304 (Opcional) |
Especificaciones de producto de las mangueras de conexión UW-Flex
| Diámetro nominal | DN25 (1”) – DN200 (8”) |
| Presión operacional | 16 barras |
| Temperatura de funcionamiento | -80ºC – +600ºC |
| Tipos de conexión | Con bridas, cuello para soldar, ranurado, roscado |

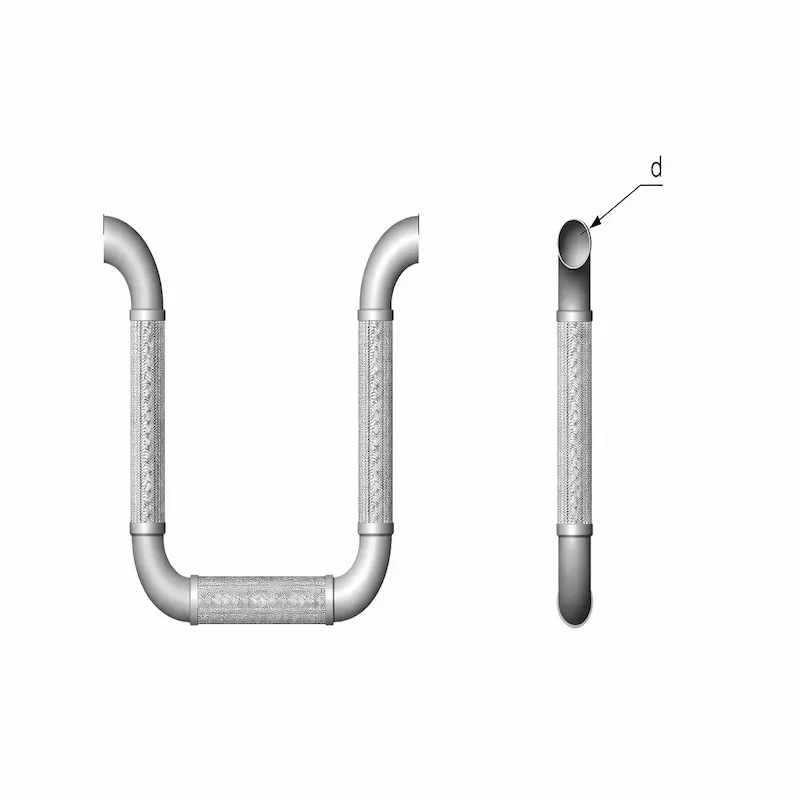

Dimensiones y movimientos de UW-Flex
| DN | Movimientos (±) 50mm (XYZ) | Movimientos (±) 100mm (XYZ) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| (mm) | (pulgada) | Un (mm) | largo (mm) | Tol.(mm) | re (mm) | Un (mm) | largo (mm) | Tol.(mm) | re (mm) |
| 025 | 1″ | 380 | 520 | ± 5 | 33.7 | 500 | 640 | ± 5 | 33.7 |
| 032 | 11/4″ | 440 | 620 | ± 5 | 42.4 | 550 | 740 | ± 5 | 42.4 |
| 040 | 11/2″ | 470 | 670 | ± 5 | 48.3 | 600 | 800 | ± 5 | 48.3 |
| 050 | 2″ | 540 | 770 | ± 5 | 60.3 | 690 | 920 | ± 5 | 60.3 |
| 065 | 21/2” | 600 | 870 | ± 10 | 76.1 | 750 | 1010 | ± 10 | 76.1 |
| 080 | 3” | 680 | 980 | ± 10 | 88,9 | 830 | 1120 | ± 10 | 88,9 |
| 100 | 4″ | 800 | 1210 | ± 10 | 114.3 | 980 | 1380 | ± 10 | 114.3 |
| 125 | 5″ | 1010 | 1520 | ± 10 | 139.7 | 1250 | 1770 | ± 10 | 139.7 |
| 150 | 6″ | 1100 | 1690 | ± 10 | 168.3 | 1330 | 1940 | ± 10 | 168.3 |
| 200 | 8″ | 1300 | 2100 | ± 10 | 219.1 | 1550 | 2360 | ± 10 | 219.1 |
Junta Sísmica V-Flex en Perú – Protección para Sistemas de Tuberías | Grupo Acorsa
En Grupo Acorsa ofrecemos juntas sísmicas V-Flex en Perú, soluciones diseñadas para absorber vibraciones, movimientos estructurales y dilataciones térmicas en sistemas de tuberías industriales. Este tipo de junta flexible permite proteger las instalaciones frente a desplazamientos ocasionados por sismos, variaciones de temperatura y vibraciones mecánicas, garantizando seguridad y continuidad operativa en diferentes aplicaciones industriales.
La junta sísmica V-Flex se caracteriza por su diseño flexible y resistente, fabricado generalmente con acero inoxidable corrugado y refuerzo trenzado, lo que permite compensar movimientos axiales, laterales y angulares en las tuberías. Gracias a esta estructura, la junta actúa como un elemento de absorción que reduce las tensiones en la instalación y previene daños en válvulas, bombas y equipos conectados.
En Grupo Acorsa, importadores y distribuidores de productos industriales en Perú, contamos con juntas sísmicas V-Flex utilizadas en sectores como minería, construcción, plantas industriales, sistemas contra incendio, HVAC y redes hidráulicas, donde se requiere una conexión flexible y segura para el transporte de fluidos.
¿Qué es una Junta Sísmica V-Flex?
La junta sísmica V-Flex es un tipo de compensador flexible instalado en sistemas de tuberías para absorber movimientos generados por vibraciones, dilataciones térmicas o desplazamientos estructurales. Su diseño en forma de “V” o flexible compensada permite que la tubería se adapte a diferentes movimientos sin generar esfuerzos excesivos en la estructura.
Estas juntas están fabricadas con tubo corrugado de acero inoxidable y trenzado exterior, lo que les permite soportar presiones elevadas, temperaturas extremas y condiciones de trabajo exigentes.
En regiones sísmicas como Perú, las juntas sísmicas V-Flex para tuberías son una solución esencial para mejorar la seguridad de las instalaciones industriales y evitar daños en sistemas de conducción de fluidos.
Características de la Junta Sísmica V-Flex
Las juntas sísmicas V-Flex cuentan con características técnicas que las hacen ideales para aplicaciones industriales.
Materiales de fabricación
Acero inoxidable AISI 304 y 316
Trenzado exterior de acero inoxidable
Conexiones con bridas ANSI o DIN
Movimientos que puede absorber
Movimiento axial
Movimiento lateral
Movimiento angular
Diámetros disponibles
Desde 1 pulgada hasta 48 pulgadas, dependiendo del sistema de tuberías.
Presión de trabajo
Hasta 16 bar o superior, según el modelo y la aplicación.
Temperatura de trabajo
Hasta 400 °C, ideal para aplicaciones industriales exigentes.
Aplicaciones de la Junta Sísmica V-Flex
Las juntas sísmicas V-Flex en Perú se utilizan en diferentes sectores industriales donde se requiere absorber vibraciones y movimientos en tuberías.
Industria minera
Utilizadas en sistemas de transporte de agua industrial, relaves y procesos mineros.
Construcción e infraestructura
Instaladas en redes hidráulicas, sistemas contra incendio y tuberías de edificios.
Sistemas HVAC
Permiten absorber vibraciones en sistemas de climatización y ventilación industrial.
Industria petroquímica
Utilizadas en tuberías que transportan combustibles, aceites y fluidos químicos.
Plantas industriales
Aplicadas en redes de vapor, agua caliente y tuberías de proceso.
Beneficios de las Juntas Sísmicas V-Flex
Las juntas sísmicas V-Flex ofrecen importantes ventajas en instalaciones industriales.
Protección contra movimientos sísmicos
Permiten absorber desplazamientos generados por movimientos estructurales.
Reducción de vibraciones
Disminuyen las vibraciones producidas por bombas, compresores y equipos industriales.
Mayor vida útil del sistema
Reducen el desgaste en tuberías y accesorios.
Prevención de fugas
Mantienen conexiones herméticas incluso en condiciones de movimiento.
Instalación flexible
Se adaptan fácilmente a diferentes configuraciones de tuberías.
Grupo Acorsa – Especialistas en Juntas Sísmicas V-Flex en Perú
En Grupo Acorsa somos especialistas en la importación y distribución de juntas sísmicas V-Flex en Perú, ofreciendo soluciones confiables para sistemas de tuberías industriales. Nuestros productos están diseñados para brindar alta resistencia, flexibilidad y seguridad en aplicaciones de minería, construcción, industria y plantas de procesos.

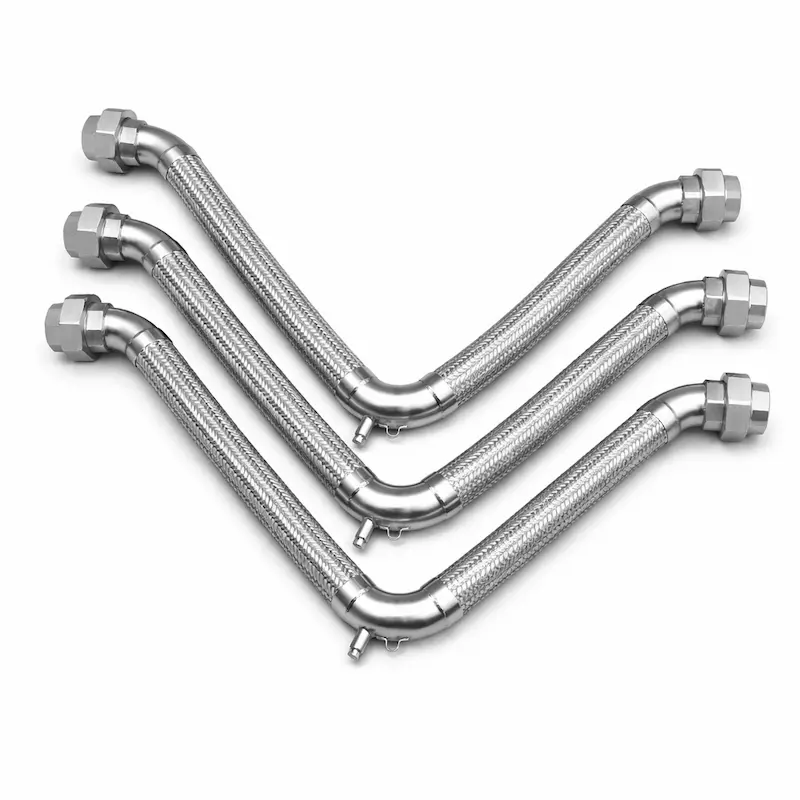

la protección sísmica, el costo de instalación es menor en comparación con las juntas de expansión convencionales, considerando la menor necesidad de espacio y puntos de fijación y la capacidad para instalaciones anidadas.En comparación con el uso de juntas de expansión y tuberías convencionales para absorber vibraciones, imponer una carga menor a la tubería principal es una de sus ventajas significativas.especificaciones de materiales de las mangueras de conexión V-Flex Seismic
| Manguera | AISI 321 – Acero inoxidable 304L |
| Alambre trenzado | Acero inoxidable AISI 304 |
| Conexiones | Acero al Carbono / Acero Inoxidable AISI 304 (Opcional) |
Especificaciones de producto de las mangueras de
conexión V-Flex Seismic
| Diámetro nominal | DN25 (1”) – DN200 (8”) |
| Presión operacional | 16 barras |
| Temperatura de funcionamiento | -80ºC – +600ºC |
| Tipos de conexión | Con bridas, cuello para soldar, ranurado, roscado |
| DN | Movimientos (±) 50mm (XYZ) | Movimientos (±) 100mm (XYZ) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| (mm) | (pulgada) | Un (mm) | largo (mm) | Tol.(mm) | re (mm) | Un (mm) | largo (mm) | Tol.(mm) | re (mm) |
| 025 | 1″ | 240 | 510 | ± 5 | 33.7 | 320 | 660 | ± 5 | 33.7 |
| 032 | 11/4″ | 270 | 570 | ± 5 | 42.4 | 360 | 740 | ± 5 | 42.4 |
| 040 | 11/2″ | 330 | 700 | ± 5 | 48.3 | 410 | 850 | ± 5 | 48.3 |
| 050 | 2″ | 350 | 760 | ± 5 | 60.3 | 460 | 980 | ± 5 | 60.3 |
| 065 | 21/2” | 420 | 920 | ± 10 | 76.1 | 540 | 1150 | ± 10 | 76.1 |
| 080 | 3” | 520 | 1130 | ± 10 | 88,9 | 600 | 1290 | ± 10 | 88,9 |
| 100 | 4″ | 550 | 1230 | ± 10 | 114.3 | 640 | 1400 | ± 10 | 114.3 |
| 125 | 5″ | 680 | 1530 | ± 10 | 139.7 | 700 | 1550 | ± 10 | 139.7 |
| 150 | 6″ | 760 | 1730 | ± 10 | 168.3 | 830 | 1840 | ± 10 | 168.3 |
| 200 | 8″ | 850 | 1990 | ± 10 | 219.1 | 960 | 2160 | ± 10 | 219.1 |
Detalles del eje XYZ de las habilidades de movimiento

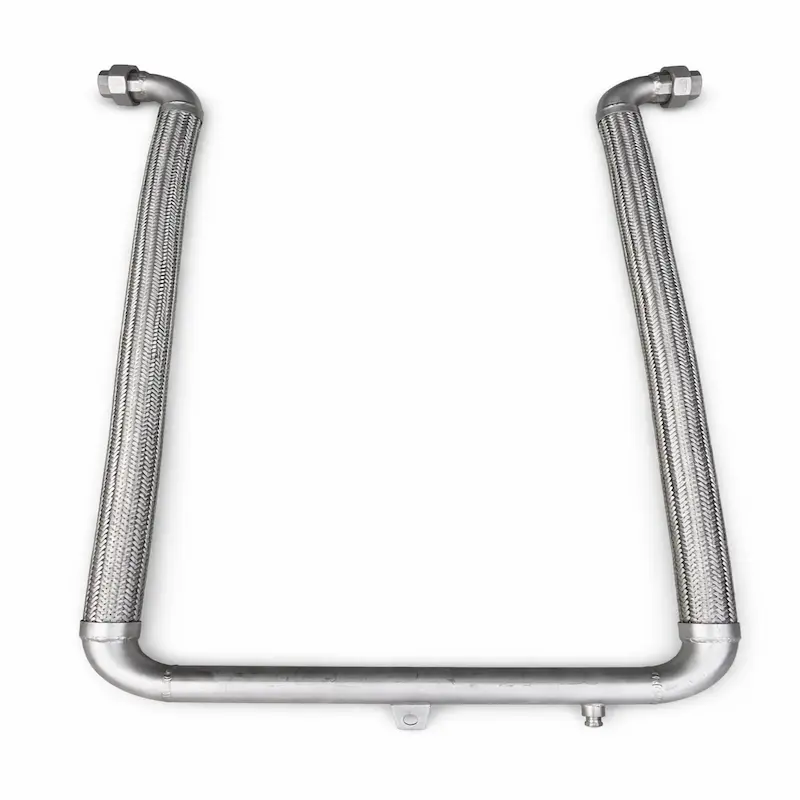

Mangueras de conexión U-Flex Seismic
| Manguera | AISI 321 – Acero inoxidable 304L |
| Alambre trenzado | Acero inoxidable AISI 304 |
| Conexiones | Acero al Carbono / Acero Inoxidable AISI 304 (Opcional) |
Especificaciones de producto de las mangueras de conexión U-Flex Seismic
| Diámetro nominal | DN25 (1”) – DN200 (8”) |
| Presión operacional | 16 barras |
| Temperatura de funcionamiento | -80ºC – +600ºC |
| Tipos de conexión | Con bridas, cuello para soldar, ranurado, roscado |
Dimensiones y movimientos de U-Flex
| DN | Movimientos (±) 50mm (XYZ) | Movimientos (±) 100mm (XYZ) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| (mm) | (pulgada) | Un (mm) | largo (mm) | Tol.(mm) | re (mm) | Un (mm) | largo (mm) | Tol.(mm) | re (mm) |
| 025 | 1″ | 370 | 155 | ± 5 | 33.7 | 500 | 225 | ± 5 | 33.7 |
| 032 | 11/4″ | 400 | 190 | ± 5 | 42.4 | 530 | 255 | ± 5 | 42.4 |
| 040 | 11/2″ | 430 | 230 | ± 5 | 48.3 | 580 | 295 | ± 5 | 48.3 |
| 050 | 2″ | 490 | 310 | ± 5 | 60.3 | 630 | 325 | ± 5 | 60.3 |
| 065 | 21/2” | 550 | 380 | ± 10 | 76.1 | 710 | 405 | ± 10 | 76.1 |
| 080 | 3” | 600 | 460 | ± 10 | 88,9 | 760 | 460 | ± 10 | 88,9 |
| 100 | 4″ | 730 | 620 | ± 10 | 114.3 | 890 | 620 | ± 10 | 114.3 |
| 125 | 5″ | 830 | 780 | ± 10 | 139.7 | 1020 | 780 | ± 10 | 139.7 |
| 150 | 6″ | 960 | 920 | ± 10 | 168.3 | 1170 | 920 | ± 10 | 168.3 |
| 200 | 8″ | 1240 | 1230 | ± 10 | 219.1 | 1470 | 1240 | ± 10 | 219.1 |
