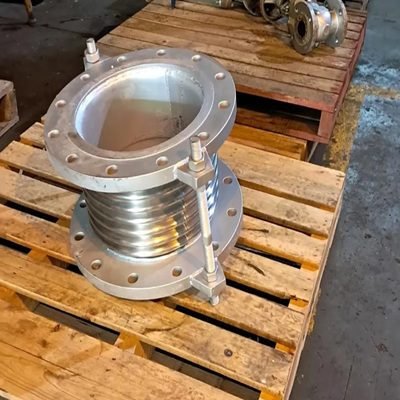

Juntas De Expansión Para Vapor

Descripción

Las juntas de expansión para vapor son componentes esenciales en sistemas de tuberías que transportan vapor a altas temperaturas y presiones. Su función principal es absorber la expansión térmica del sistema, así como movimientos axiales, laterales o angulares que pueden surgir debido a cambios de temperatura o presión, evitando así daños en las tuberías, válvulas o estructuras.

Tipos comunes de juntas de expansión para vapor:

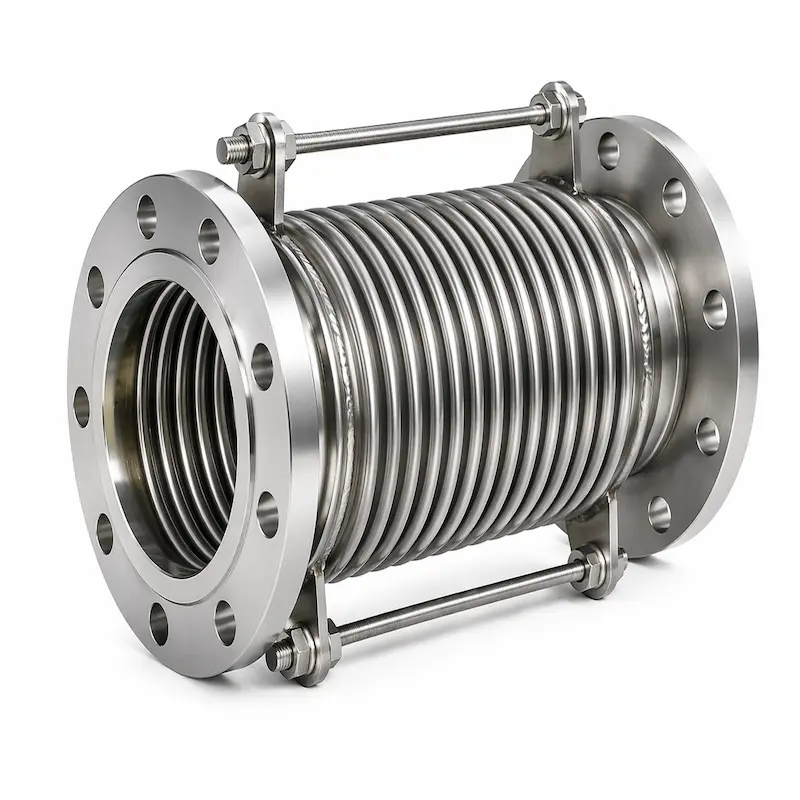

1. Juntas de fuelle metálico (o compensadores metálicos):

   • Fabricadas con acero inoxidable u otras aleaciones resistentes a altas temperaturas.

   • Absorben movimientos axiales, laterales y angulares.

   • Muy usadas en líneas de vapor por su resistencia a la presión y temperatura.

2. Juntas de expansión con cubierta protectora:

   • Incorporan un recubrimiento o malla para proteger el fuelle de daños mecánicos o por corrosión externa.

3. Juntas de expansión de goma (menos comunes en vapor):

   • Generalmente no recomendadas para vapor de alta temperatura, ya que los materiales elastoméricos se degradan rápidamente con el calor.

4. Juntas de expansión de tela (tejido con aislamiento):

   • Utilizadas en sistemas de gases de escape o vapor de baja presión.

   • Flexibles, pero no adecuadas para alta presión.

Factores a considerar al seleccionar una junta de expansión para vapor:

• Temperatura de operación (puede superar los 400 °C en vapor saturado o sobrecalentado).

• Presión del sistema.

• Tipo de movimiento esperado (axial, lateral, angular o una combinación).

• Frecuencia de ciclos térmicos.

• Material del sistema de tuberías.

• Espacio disponible para la instalación.

Recomendaciones:

• Utilizar siempre materiales compatibles con vapor, como acero inoxidable 321, 316L o aleaciones como Inconel.

• Incorporar guias y anclajes adecuados en el diseño del sistema de tuberías.

• Consultar con el fabricante para asegurar que la junta cumple con los requerimientos de presión, temperatura y ciclo de vida.
