Descripción

Unión de Desmontaje Autoportante: Solución Robusta para Sistemas de Tuberías Industriales

La Unión de Desmontaje Autoportante es un accesorio fundamental en sistemas de conducción de agua, redes industriales, estaciones de bombeo, plantas de tratamiento, minería, saneamiento y proyectos hidráulicos de gran envergadura. Su diseño permite facilitar la instalación, alineación y desmontaje de válvulas, bombas, medidores y equipos instalados en una tubería sin necesidad de realizar modificaciones complejas en la línea.

Gracias a su estructura reforzada y sistema autoportante, la Unión de Desmontaje Autoportante absorbe pequeñas variaciones dimensionales durante el montaje, permitiendo un mantenimiento más rápido, seguro y eficiente. Este componente es ampliamente utilizado en redes de agua potable, sistemas contra incendio, plantas industriales, proyectos mineros y aplicaciones municipales donde se requiere confiabilidad y resistencia mecánica.

En Grupo Acorsa ofrecemos Unión de Desmontaje Autoportante fabricada bajo estándares internacionales de calidad, disponible en diversos diámetros, materiales y configuraciones para adaptarse a las necesidades específicas de cada proyecto.

Tabla de Contenidos

• ¿Qué es una Unión de Desmontaje Autoportante?
• ¿Cómo funciona?
• Ventajas principales
• Materiales de fabricación
• Aplicaciones industriales
• Instalación y mantenimiento
• Especificaciones técnicas

¿Qué es una Unión de Desmontaje Autoportante?

Es un accesorio mecánico diseñado para facilitar el desmontaje de equipos instalados entre bridas. Su estructura incorpora un sistema telescópico ajustable que permite compensar tolerancias durante la instalación y absorber pequeñas diferencias de longitud en la línea de tuberías.

Este tipo de unión se instala comúnmente entre válvulas de compuerta, válvulas mariposa, bombas centrífugas, medidores de caudal y otros equipos hidráulicos. Gracias a su diseño autoportante, proporciona estabilidad estructural adicional, reduciendo esfuerzos mecánicos sobre los componentes conectados.

¿Cómo Funciona la Unión de Desmontaje Autoportante?

El funcionamiento  se basa en un cuerpo ajustable compuesto por bridas, tirantes de alta resistencia y una sección telescópica. Durante la instalación, la longitud puede ajustarse para adaptarse perfectamente a la distancia entre equipos.

Una vez fijada la posición deseada, los pernos de amarre aseguran la estructura, permitiendo transmitir cargas axiales de manera uniforme. Esto facilita futuras tareas de mantenimiento, ya que el equipo puede desmontarse sin necesidad de cortar la tubería.

La Unión de Desmontaje Autoportante ayuda a reducir tiempos de parada, simplifica las labores de mantenimiento preventivo y correctivo, y mejora la seguridad operativa del sistema.

Ventajas de la Unión de Desmontaje Autoportante

La utilización de una Unión de Desmontaje Autoportante ofrece numerosos beneficios para sistemas hidráulicos e industriales:

• Facilita el montaje y desmontaje de válvulas y bombas.
• Reduce costos de mantenimiento.
• Permite ajustes longitudinales durante la instalación.
• Minimiza esfuerzos mecánicos sobre la tubería.
• Mejora la alineación entre equipos.
• Proporciona estabilidad estructural adicional.
• Reduce tiempos de parada operativa.
• Alta resistencia a la presión.
• Excelente resistencia a la corrosión.
• Larga vida útil en ambientes exigentes.

Estas características convierten a la Unión de Desmontaje Autoportante en una solución indispensable para proyectos donde la confiabilidad y facilidad de mantenimiento son factores críticos.

Materiales de Fabricación

La Unión de Desmontaje Autoportante puede fabricarse en diferentes materiales según las condiciones de operación:

• Hierro dúctil ASTM A536.
• Acero al carbono ASTM A36.
• Acero inoxidable AISI 304.
• Acero inoxidable AISI 316.
• Recubrimiento epóxico fusionado.
• Galvanizado en caliente.

Los pernos y tirantes suelen fabricarse en acero galvanizado o acero inoxidable para garantizar máxima resistencia mecánica y protección contra la corrosión.

Aplicaciones de la Unión de Desmontaje Autoportante

La Unión de Desmontaje Autoportante es utilizada en una amplia variedad de sectores industriales debido a su versatilidad y confiabilidad.

Plantas de Tratamiento de Agua

Facilita la instalación y mantenimiento de válvulas, bombas y equipos de control en sistemas de agua potable y tratamiento de aguas residuales.

Minería

Se emplea en líneas de impulsión, transporte de agua industrial, relaves y sistemas auxiliares donde se requiere alta resistencia mecánica.

Sistemas Contra Incendio

Permite una conexión segura entre equipos críticos y facilita las labores de inspección y mantenimiento.

Industria Petroquímica

Utilizada en sistemas de proceso y conducción de fluidos donde se exige alta confiabilidad operativa.

Infraestructura Municipal

Aplicada en estaciones de bombeo, redes de distribución de agua potable y sistemas de saneamiento.

Instalación y Mantenimiento

La correcta instalación de la Unión de Desmontaje Autoportante es fundamental para garantizar un funcionamiento seguro y eficiente.

Antes del montaje se debe verificar la alineación de las bridas y comprobar que no existan daños en los componentes. Posteriormente se ajusta la longitud requerida mediante el sistema telescópico y se aprietan los pernos siguiendo un patrón cruzado para asegurar una distribución uniforme de cargas.

Durante el mantenimiento se recomienda inspeccionar periódicamente los pernos, tirantes y recubrimientos protectores para detectar signos de desgaste o corrosión. Un programa adecuado de mantenimiento preventivo puede extender significativamente la vida útil del sistema.

Especificaciones Técnicas de la Unión de Desmontaje Autoportante

• Diámetros disponibles: DN50 a DN2000.
• Presión nominal: PN10, PN16, PN25 y PN40.
• Conexión: Bridada.
• Normas de fabricación: EN 545, EN 1092-2, ISO 2531.
• Material principal: Hierro dúctil o acero al carbono.
• Recubrimiento: Epóxico fusionado o galvanizado.
• Temperatura de trabajo: Según material seleccionado.
• Aplicación: Agua potable, agua residual, industria y minería.

¿Por Qué Elegir una Unión de Desmontaje Autoportante?

La Unión de Desmontaje Autoportante es una inversión estratégica para cualquier sistema de tuberías que requiera mantenimiento frecuente, alta confiabilidad y facilidad de instalación. Su capacidad para absorber tolerancias de montaje, simplificar intervenciones y proteger equipos críticos la convierte en uno de los accesorios más utilizados en proyectos hidráulicos e industriales modernos.

En Grupo Acorsa contamos con Unión de Desmontaje Autoportante de alta calidad para aplicaciones de agua potable, saneamiento, minería, industria, sistemas contra incendio y proyectos de infraestructura. Nuestro equipo técnico puede asesorarlo en la selección del modelo adecuado según presión, diámetro y condiciones de servicio.

Productos Relacionados

• Unión Acerrojada para HDPE
• Unión Simple HDPE
• Válvula Mariposa
• Válvula Compuerta
• Tubería HDPE
• Tubería Fierro Dúctil

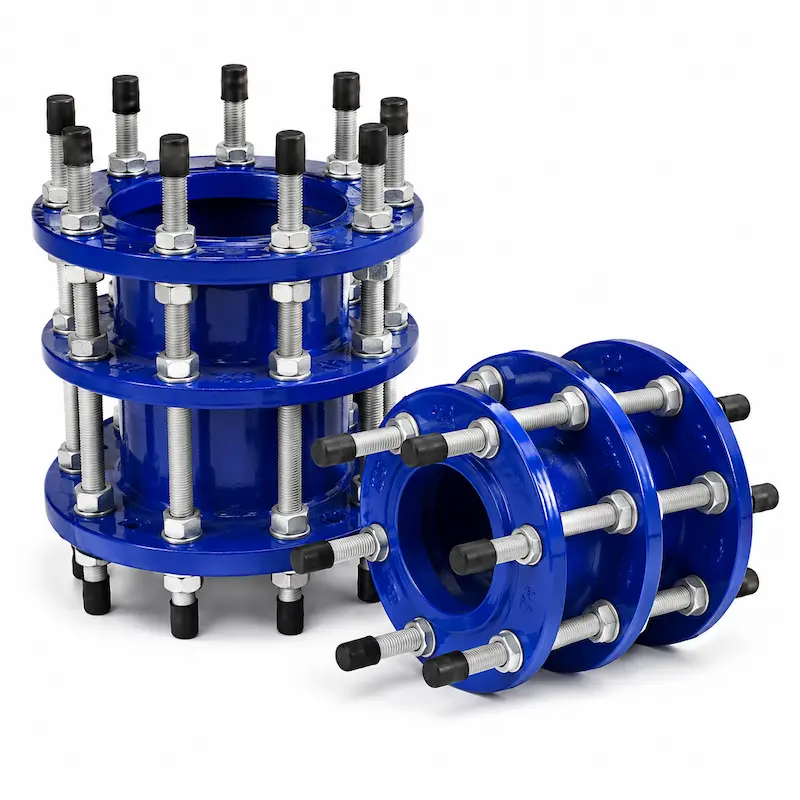

Texto ALT de la imagen: Unión de Desmontaje Autoportante bridada de hierro dúctil para sistemas de tuberías industriales y redes de agua potable.
