Descripción
Válvula Duo Check: Solución Eficiente para el Control de Flujo en Sistemas Industriales
La Válvula Duo Check es una de las válvulas de retención más utilizadas en sistemas hidráulicos e industriales debido a su diseño compacto, cierre rápido y excelente eficiencia operativa. Este tipo de válvula está diseñada para permitir el flujo en una sola dirección y evitar el retorno del fluido, protegiendo bombas, tuberías, equipos de proceso y sistemas de distribución de agua.
En Grupo Acorsa ofrecemos Válvula Duo Check fabricada bajo estándares internacionales de calidad, disponible en hierro dúctil, acero al carbono y acero inoxidable para aplicaciones en agua potable, minería, industria, plantas de tratamiento, sistemas HVAC, procesos químicos y redes contra incendio.
Gracias a su sistema de doble disco accionado por resortes, la válvula proporciona un cierre rápido y seguro, minimizando el golpe de ariete y reduciendo significativamente las pérdidas de carga en comparación con otros tipos de válvulas de retención.
¿Qué es una Válvula Duo Check?

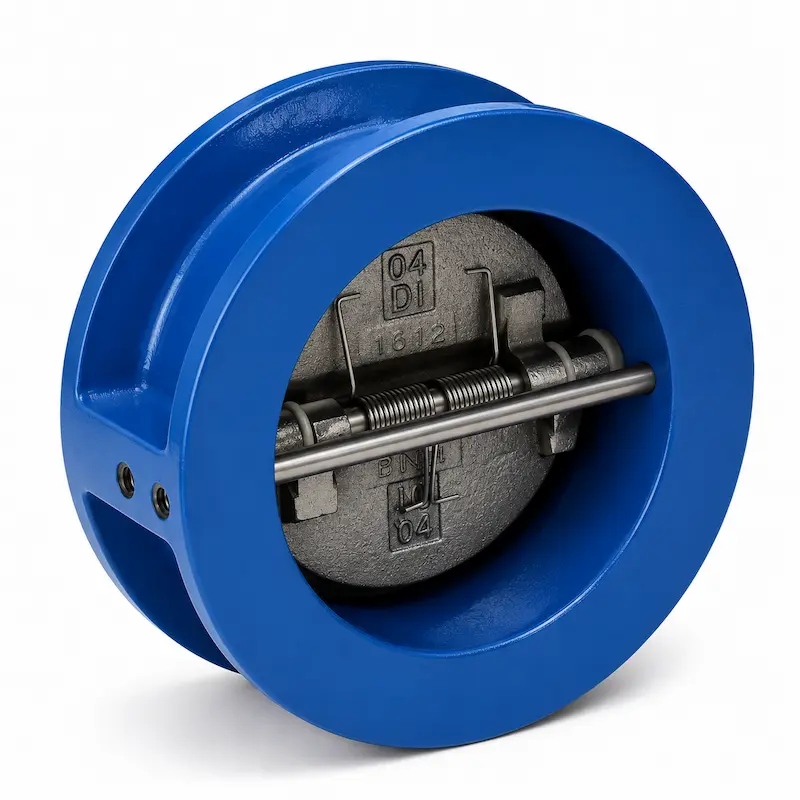

La Válvula Duo Check, también conocida como válvula check de doble disco o válvula de retención tipo wafer de doble hoja, es un dispositivo mecánico diseñado para impedir el flujo inverso dentro de una tubería.
Su funcionamiento se basa en dos discos semicirculares montados sobre un eje central con resortes de cierre. Cuando el fluido avanza, los discos se abren automáticamente permitiendo el paso del caudal. Cuando el flujo disminuye o se detiene, los resortes hacen que los discos regresen inmediatamente a su posición cerrada, evitando el retorno del fluido.
Este diseño permite una respuesta más rápida que las válvulas check tradicionales tipo swing, reduciendo los riesgos de daños por golpes hidráulicos.
Características de la Válvula Duo Check
- Diseño compacto tipo wafer.
- Doble disco de apertura rápida.
- Sistema de cierre asistido por resortes.
- Instalación entre bridas ANSI, DIN o JIS.
- Baja pérdida de carga.
- Excelente sellado.
- Reducción del golpe de ariete.
- Mantenimiento mínimo.
- Amplio rango de diámetros.
- Disponible en materiales resistentes a la corrosión.
Ventajas de Utilizar una Válvula Duo Check
Menor Pérdida de Carga
El diseño aerodinámico de los discos reduce significativamente la resistencia al paso del fluido, mejorando la eficiencia hidráulica del sistema.
Cierre Rápido y Seguro
Gracias a los resortes internos, el cierre se produce antes de que ocurra una inversión significativa del flujo, disminuyendo el riesgo de golpe de ariete.
Diseño Compacto
La longitud reducida permite su instalación en espacios limitados donde otros tipos de válvulas no pueden ser instalados fácilmente.
Mayor Vida Útil
Los componentes internos están diseñados para soportar miles de ciclos de apertura y cierre, garantizando una larga vida operativa.
Bajo Costo de Mantenimiento
Al contar con menos partes móviles que otros sistemas de retención, los requerimientos de mantenimiento son mínimos.
Materiales de Fabricación
Dependiendo de la aplicación, la Válvula Duo Check puede fabricarse en diferentes materiales:
- Hierro dúctil.
- Acero al carbono.
- Acero inoxidable 304.
- Acero inoxidable 316.
- Bronce.
- Materiales especiales resistentes a químicos.
Los sellos pueden fabricarse en:
- EPDM.
- NBR.
- Viton® (FKM).
- PTFE.
Aplicaciones de la Válvula Duo Check
La Válvula Duo Check es ampliamente utilizada en una gran variedad de industrias:
- Sistemas de agua potable.
- Estaciones de bombeo.
- Minería.
- Industria química.
- Industria petroquímica.
- Plantas de tratamiento de agua.
- Sistemas HVAC.
- Redes contra incendio.
- Industria alimentaria.
- Procesos industriales.
- Sistemas de riego agrícola.
- Instalaciones municipales.
Válvula Duo Check para Sistemas de Bombeo
Uno de los usos más comunes de la Válvula Duo Check es la protección de bombas centrífugas y equipos de impulsión.
Cuando una bomba se detiene, existe el riesgo de que el agua retorne por gravedad o por diferencias de presión. La válvula actúa inmediatamente cerrando el paso y evitando daños mecánicos al sistema.
Esta protección ayuda a prolongar la vida útil de:
- Bombas centrífugas.
- Bombas verticales.
- Bombas sumergibles.
- Bombas contra incendio.
- Sistemas hidroneumáticos.
Instalación Correcta
Para garantizar un funcionamiento eficiente se recomienda:
- Verificar el sentido del flujo indicado en el cuerpo.
- Instalar entre bridas compatibles.
- Asegurar la correcta alineación de la tubería.
- Evitar esfuerzos mecánicos excesivos.
- Realizar pruebas hidráulicas después del montaje.
La válvula puede instalarse tanto en posición horizontal como vertical, dependiendo del diseño del fabricante y las condiciones de operación.
¿Por Qué Elegir una Válvula Duo Check?
Las empresas industriales prefieren este tipo de válvula debido a:
- Mayor seguridad operativa.
- Menor pérdida de energía.
- Reducción de golpes hidráulicos.
- Excelente relación costo-beneficio.
- Amplia compatibilidad con fluidos.
- Instalación sencilla.
- Larga vida útil.
Complementos para Sistemas de Tuberías
Para obtener un sistema eficiente, la Válvula Duo Check suele instalarse junto con otros componentes hidráulicos como:
Normativas y Estándares Internacionales
Las válvulas Duo Check de calidad son fabricadas conforme a estándares reconocidos internacionalmente como:
- API 594.
- ASME B16.34.
- ANSI B16.5.
- MSS SP-125.
- ISO 9001.
- EN 558.
Estas certificaciones garantizan confiabilidad, seguridad y desempeño en aplicaciones industriales críticas.
Mantenimiento de la Válvula Duo Check
Aunque requiere poco mantenimiento, es recomendable realizar inspecciones periódicas para verificar:
- Estado de los discos.
- Condición de los resortes.
- Desgaste de los sellos.
- Presencia de incrustaciones.
- Correcta operación del mecanismo.
Un mantenimiento preventivo adecuado permite prolongar significativamente la vida útil del equipo.
Compra Válvula Duo Check en Grupo Acorsa
En Grupo Acorsa contamos con una amplia gama de Válvula Duo Check para aplicaciones industriales, minería, agua potable, saneamiento, sistemas contra incendio y procesos de alta exigencia.
Disponemos de diferentes diámetros, materiales, presiones y configuraciones para adaptarnos a las necesidades específicas de cada proyecto. Nuestro equipo técnico brinda asesoría especializada para seleccionar la mejor solución de control de flujo para su instalación.
Para conocer más sobre tecnología de válvulas de retención puede consultar información técnica en la American Petroleum Institute (API) y en la American Society of Mechanical Engineers (ASME).
Solicite su cotización de Válvula Duo Check y optimice la seguridad, eficiencia y confiabilidad de sus sistemas de conducción de fluidos con productos de calidad industrial.
