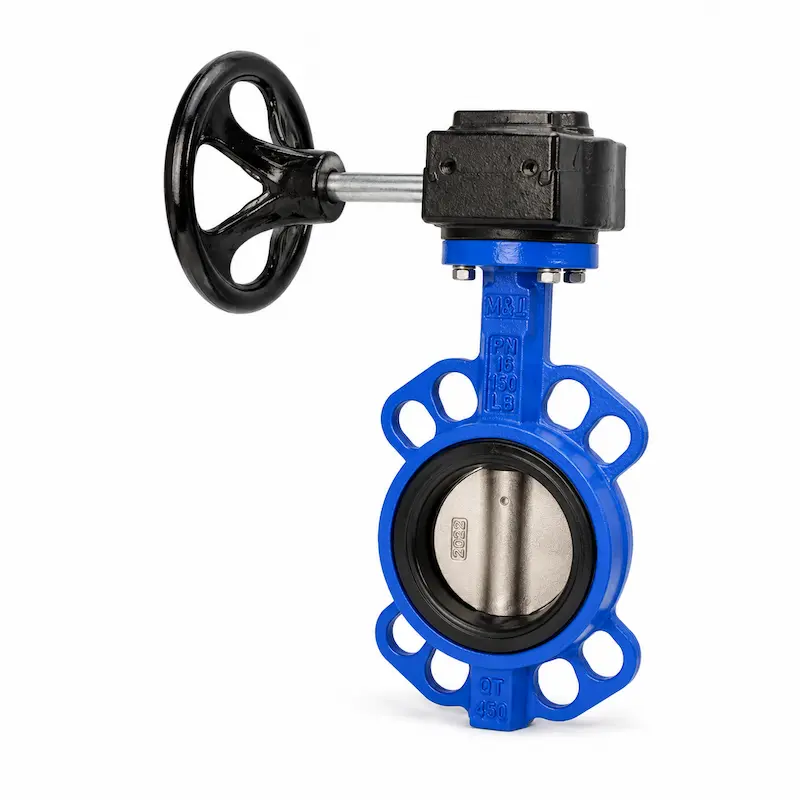

Válvula Mariposa Tipo Wafer con Timón para Control de Fluidos Industriales en Perú
La válvula mariposa tipo wafer con timón es una solución eficiente para el control, regulación y cierre de fluidos en sistemas industriales, redes de agua potable, minería, HVAC, agroindustria y procesos químicos. Su diseño compacto permite instalarla entre dos bridas de manera sencilla, mientras que el accionamiento mediante timón facilita una operación suave y precisa en diámetros medianos y grandes.
En Acorsa Perú ofrecemos válvulas mariposa tipo wafer con timón fabricadas bajo estándares internacionales, disponibles en hierro dúctil, acero inoxidable y otros materiales resistentes para aplicaciones industriales exigentes.
Índice de Contenido
- ¿Qué es una válvula mariposa tipo wafer con timón?
- Ventajas principales
- Aplicaciones industriales
- Materiales de fabricación
- Funcionamiento
- Cómo seleccionar la válvula adecuada
- Mantenimiento preventivo
- Por qué elegir Acorsa Perú
¿Qué es una Válvula Mariposa Tipo Wafer con Timón?
La válvula mariposa tipo wafer con timón es una válvula de cuarto de vuelta diseñada para controlar el flujo de líquidos, gases y fluidos industriales mediante un disco central que gira sobre un eje. Su diseño tipo wafer permite montarla entre dos bridas utilizando los pernos de la línea, reduciendo costos de instalación y espacio.
El timón proporciona una operación gradual y controlada, especialmente útil en válvulas de gran diámetro donde el torque requerido para mover el disco es considerablemente mayor.
Esta configuración es ampliamente utilizada en sistemas de conducción de agua, estaciones de bombeo, plantas de tratamiento, industrias manufactureras y procesos donde se requiere una operación confiable y un excelente sellado.
Ventajas de la Válvula Mariposa Tipo Wafer con Timón
La popularidad de la válvula mariposa tipo wafer con timón se debe a sus múltiples beneficios operativos.
Diseño compacto
Su estructura ligera permite instalarla en espacios reducidos sin comprometer el rendimiento del sistema.
Operación sencilla
El timón facilita la apertura y cierre de la válvula reduciendo significativamente el esfuerzo del operador.
Bajo peso
Comparada con válvulas compuerta o globo, la válvula mariposa es considerablemente más ligera.
Menor pérdida de carga
El disco ofrece una resistencia mínima al flujo cuando la válvula se encuentra completamente abierta.
Excelente sellado
Los asientos elastoméricos permiten una estanqueidad eficiente incluso bajo condiciones exigentes.
Mantenimiento reducido
Su diseño robusto requiere pocas intervenciones durante su vida útil.
Aplicaciones de la Válvula Mariposa Tipo Wafer con Timón
La válvula mariposa tipo wafer con timón es utilizada en diversos sectores industriales debido a su versatilidad.
Redes de agua potable
Permite controlar caudales y aislar sectores de tuberías para mantenimiento o reparación.
Minería
Es ampliamente utilizada en sistemas de agua industrial, relaves y procesos de tratamiento.
Plantas de tratamiento
Controla el flujo de agua en sistemas de filtración, sedimentación y distribución.
Industria química
Dependiendo de los materiales de construcción, puede utilizarse para el manejo de productos químicos compatibles.
HVAC
Controla circuitos de agua fría y caliente en sistemas de climatización industrial y comercial.
Sistemas contra incendio
Forma parte de redes de protección contra incendios en edificios e instalaciones industriales.
Agroindustria
Se emplea en sistemas de riego, procesamiento de alimentos y transporte de fluidos.
Materiales de Fabricación
La selección adecuada del material garantiza una operación segura y prolongada.
Cuerpo
- Hierro fundido.
- Hierro dúctil.
- Acero al carbono.
- Acero inoxidable.
Disco
- Acero inoxidable 304.
- Acero inoxidable 316.
- Hierro dúctil revestido.
- Bronce.
Asiento
- EPDM.
- NBR.
- PTFE.
- Viton.
Eje
- Acero inoxidable.
- Acero al carbono tratado.
La combinación correcta de materiales dependerá de la temperatura, presión y naturaleza del fluido transportado.
Funcionamiento de una Válvula Mariposa Tipo Wafer con Timón
El funcionamiento es sencillo y eficiente. Cuando el operador gira el timón, el movimiento se transmite al eje principal, provocando la rotación del disco interno.
- Disco paralelo al flujo: válvula abierta.
- Disco perpendicular al flujo: válvula cerrada.
- Posiciones intermedias: regulación del caudal.
Gracias a este sistema, la válvula permite controlar con precisión el paso del fluido y minimizar las pérdidas energéticas.
Diferencias entre una Válvula Wafer y una Válvula Bridada
| Característica | Wafer | Bridada |
|---|---|---|
| Peso | Menor | Mayor |
| Costo | Más económico | Más elevado |
| Instalación | Entre bridas | Bridas integradas |
| Espacio requerido | Reducido | Mayor |
| Mantenimiento | Sencillo | Sencillo |
La válvula wafer es frecuentemente elegida cuando se busca optimizar espacio y reducir costos de instalación.
¿Cómo Seleccionar una Válvula Mariposa Tipo Wafer con Timón?
Antes de seleccionar una válvula es importante considerar diversos factores técnicos.
Diámetro nominal
Debe coincidir con el diámetro de la tubería.
Presión de trabajo
La válvula debe soportar la presión máxima del sistema.
Temperatura
Es fundamental verificar la compatibilidad del asiento con la temperatura de operación.
Tipo de fluido
La composición química del fluido determinará los materiales más adecuados.
Frecuencia de operación
Si la válvula se utiliza constantemente, es recomendable optar por materiales de mayor resistencia al desgaste.
Mantenimiento Preventivo
Aunque las válvulas mariposa tipo wafer requieren poco mantenimiento, es recomendable realizar inspecciones periódicas.
- Verificar el estado del asiento elastomérico.
- Inspeccionar el disco y el eje.
- Comprobar la ausencia de fugas.
- Lubricar mecanismos cuando sea necesario.
- Revisar tornillería y elementos de fijación.
Un mantenimiento adecuado permite prolongar significativamente la vida útil del equipo.
Normativas Internacionales
Las válvulas mariposa tipo wafer con timón suelen fabricarse siguiendo estándares internacionales reconocidos.
- API.
- ANSI.
- ISO.
- AWWA.
- MSS-SP.
- DIN.
Estas normas garantizan calidad, seguridad y compatibilidad con sistemas industriales modernos.
Enlaces Internos Recomendados
- Válvulas Industriales
- Válvula Mariposa
- Válvula Mariposa Bridada
- Válvula Mariposa PVC
- Tuberías HDPE
- Juntas de Expansión
Enlaces Externos de Referencia
- American Petroleum Institute (API)
- American Water Works Association (AWWA)
- International Organization for Standardization (ISO)
- ASME International
¿Por qué Comprar una Válvula Mariposa Tipo Wafer con Timón en Acorsa Perú?
En Acorsa Perú ofrecemos válvulas mariposa tipo wafer con timón de alta calidad para aplicaciones industriales, mineras, hidráulicas, sanitarias y comerciales. Nuestro catálogo incluye múltiples configuraciones, materiales y dimensiones para adaptarse a las necesidades específicas de cada proyecto.
Además, brindamos asesoría técnica especializada, stock permanente y envíos a nivel nacional. Nuestro equipo puede ayudarle a seleccionar la válvula adecuada considerando presión, temperatura, compatibilidad química y condiciones operativas.
Si busca una válvula mariposa tipo wafer con timón confiable, duradera y eficiente, contacte con Acorsa Perú y obtenga la mejor solución para el control de fluidos en sus instalaciones industriales.
