Descripción

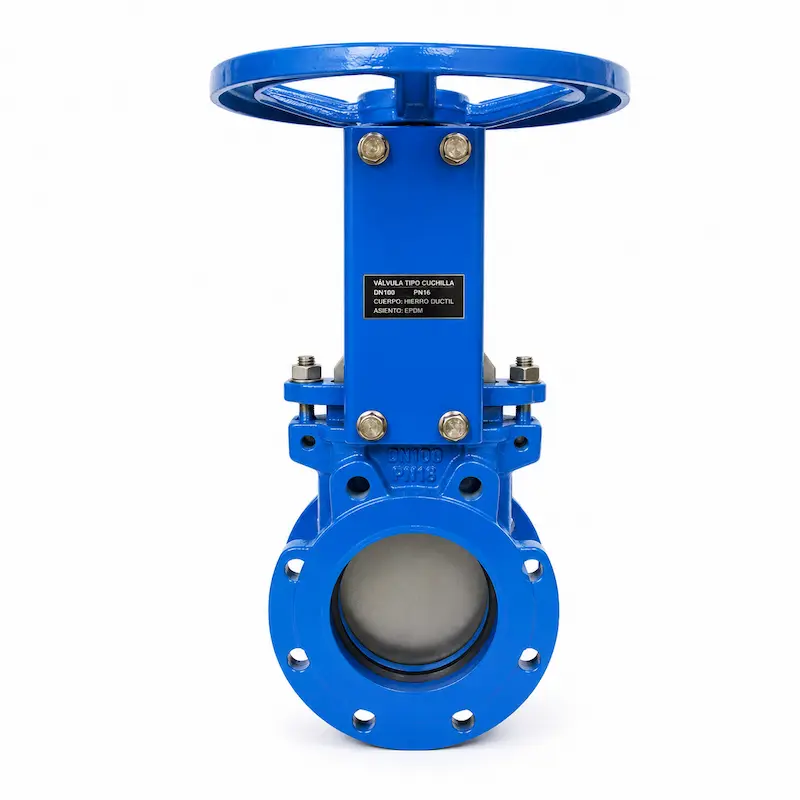

Válvula Tipo Cuchilla
La Válvula Tipo Cuchilla es uno de los equipos más utilizados para el control y aislamiento de fluidos con alto contenido de sólidos, lodos, pulpas minerales, aguas residuales y productos viscosos. Su diseño especializado permite cortar materiales en suspensión mediante una compuerta metálica deslizante, proporcionando un cierre eficiente incluso en aplicaciones donde otras válvulas presentan dificultades operativas.
Gracias a su robustez, confiabilidad y facilidad de mantenimiento, la válvula tipo cuchilla se ha convertido en una solución indispensable para sectores como minería, tratamiento de aguas residuales, industria papelera, agroindustria, plantas químicas, centrales hidroeléctricas y procesos industriales donde el manejo de sólidos representa un desafío constante.
En Acorsa Perú ofrecemos válvulas tipo cuchilla fabricadas bajo estándares internacionales de calidad, disponibles en diversos materiales, diámetros y configuraciones para adaptarse a los requerimientos específicos de cada aplicación.
¿Qué es una Válvula Tipo Cuchilla?
La Válvula Tipo Cuchilla, también conocida como Knife Gate Valve o válvula guillotina, es una válvula diseñada para abrir o cerrar el paso de fluidos mediante una compuerta metálica afilada que se desplaza verticalmente. Esta cuchilla atraviesa el flujo y corta los sólidos presentes en el medio, garantizando un cierre seguro y confiable.
A diferencia de las válvulas compuerta convencionales, la válvula tipo cuchilla está especialmente diseñada para trabajar con fluidos difíciles, materiales abrasivos y líquidos con partículas suspendidas. Su estructura simple permite minimizar obstrucciones y facilita la limpieza interna del sistema.
Principio de Funcionamiento
El funcionamiento de una válvula tipo cuchilla se basa en el movimiento vertical de una compuerta metálica que abre o bloquea el paso del fluido.
- Compuerta elevada: paso libre del fluido.
- Compuerta descendente: reducción del caudal.
- Compuerta completamente cerrada: aislamiento total.
Durante el cierre, la cuchilla atraviesa el flujo cortando fibras, partículas sólidas, lodos y otros materiales que podrían impedir el sellado adecuado.
Este sistema resulta especialmente eficiente en aplicaciones mineras y de tratamiento de aguas donde existe una elevada concentración de sólidos.
Ventajas de la Válvula Tipo Cuchilla
Excelente desempeño con sólidos
Diseñada específicamente para fluidos con partículas en suspensión y materiales abrasivos.
Baja pérdida de carga
Cuando la válvula se encuentra completamente abierta, el flujo circula con mínima restricción.
Cierre efectivo
La cuchilla corta sólidos acumulados garantizando un sellado eficiente.
Diseño compacto
Ocupa menos espacio comparada con otros sistemas de aislamiento.
Mantenimiento sencillo
Su estructura simple facilita las inspecciones y reparaciones.
Larga vida útil
Fabricada con materiales resistentes al desgaste y la corrosión.
Versatilidad
Disponible para accionamiento manual, neumático, eléctrico e hidráulico.
Aplicaciones de la Válvula Tipo Cuchilla
La válvula tipo cuchilla se utiliza ampliamente en diversas industrias debido a su capacidad para trabajar con fluidos complejos.
Minería
Control de pulpas minerales, relaves, concentrados, lodos abrasivos y sistemas de transporte de minerales.
Tratamiento de Aguas Residuales
Manejo de aguas servidas, lodos biológicos, efluentes industriales y estaciones de bombeo.
Industria Papelera
Control de pulpa de papel, fibras y procesos de fabricación de celulosa.
Industria Química
Procesos que involucran fluidos corrosivos y materiales con partículas suspendidas.
Agroindustria
Manejo de residuos orgánicos, pulpas vegetales y sistemas de procesamiento agrícola.
Centrales Hidroeléctricas
Control de sedimentos y sistemas auxiliares de conducción de agua.
Industria Alimentaria
Procesamiento de productos viscosos y materiales semisólidos.
Materiales de Fabricación
La selección de materiales depende de las condiciones de operación y del tipo de fluido.
| Componente | Material |
|---|---|
| Cuerpo | Hierro dúctil, acero al carbono o acero inoxidable |
| Cuchilla | Acero inoxidable SS304 o SS316 |
| Vástago | Acero inoxidable |
| Asiento | EPDM, NBR, Viton o metal-metal |
| Empaquetadura | PTFE o fibra sintética |
Para aplicaciones altamente corrosivas se recomienda el uso de acero inoxidable 316 debido a su excelente resistencia química.
Tipos de Válvulas Tipo Cuchilla
Existen diferentes configuraciones según los requerimientos operativos.
- Válvula tipo cuchilla manual.
- Válvula tipo cuchilla con volante.
- Válvula tipo cuchilla neumática.
- Válvula tipo cuchilla eléctrica.
- Válvula tipo cuchilla hidráulica.
- Válvula cuchilla bidireccional.
- Válvula cuchilla unidireccional.
- Válvula cuchilla para minería.
- Válvula cuchilla de acero inoxidable.
- Válvula cuchilla de alta presión.
Diferencia entre Válvula Tipo Cuchilla y Válvula Compuerta
| Característica | Válvula Tipo Cuchilla | Válvula Compuerta |
|---|---|---|
| Fluidos con sólidos | Excelente | Limitado |
| Lodos y pulpas | Ideal | No recomendada |
| Corte de partículas | Sí | No |
| Mantenimiento | Sencillo | Moderado |
| Aplicaciones mineras | Muy alta | Media |
Normas y Estándares Internacionales
Las válvulas tipo cuchilla de calidad industrial suelen fabricarse bajo estándares reconocidos internacionalmente.
- MSS SP-81.
- MSS SP-148.
- ANSI B16.5.
- DIN.
- ISO.
- ASME.
- AWWA.
Estas normas garantizan compatibilidad, seguridad y confiabilidad en instalaciones industriales modernas.
Especificaciones Técnicas Referenciales
| Parámetro | Valor |
|---|---|
| Tipo | Knife Gate Valve |
| Conexión | Wafer o Bridada |
| Diámetros | 2″ a 48″ |
| Presión de trabajo | Hasta 150 PSI o superior |
| Accionamiento | Manual, neumático, eléctrico o hidráulico |
| Aplicación | Lodos, pulpas y aguas residuales |
Mantenimiento Preventivo
Para maximizar la vida útil de la válvula tipo cuchilla se recomienda realizar inspecciones periódicas.
- Verificar el estado de la cuchilla.
- Inspeccionar empaquetaduras.
- Comprobar sellos y asientos.
- Lubricar componentes móviles.
- Revisar fugas externas.
- Realizar pruebas operativas.
Un mantenimiento adecuado garantiza un funcionamiento seguro y reduce costos de reparación.
Enlaces Internos Recomendados
Enlaces Externos de Referencia
- Manufacturers Standardization Society (MSS)
- American Petroleum Institute (API)
- ISO International Organization for Standardization
- ASME International
¿Por qué Comprar una Válvula Tipo Cuchilla en Acorsa Perú?
En Acorsa Perú ofrecemos válvulas tipo cuchilla para minería, industria, tratamiento de aguas y aplicaciones de alta exigencia. Disponemos de equipos fabricados con materiales de primera calidad, diseñados para soportar condiciones severas de operación y garantizar un rendimiento confiable durante largos periodos de servicio.
Brindamos asesoría técnica especializada, stock permanente y distribución a nivel nacional. Nuestro equipo puede ayudarle a seleccionar la válvula tipo cuchilla más adecuada según el caudal, presión, temperatura y características del fluido.
Si busca una Válvula Tipo Cuchilla resistente, eficiente y diseñada para aplicaciones industriales exigentes, contacte con Acorsa Perú y encuentre la mejor solución para el control seguro de fluidos con sólidos y materiales abrasivos.
